江鈴順達清洗吸污車資料

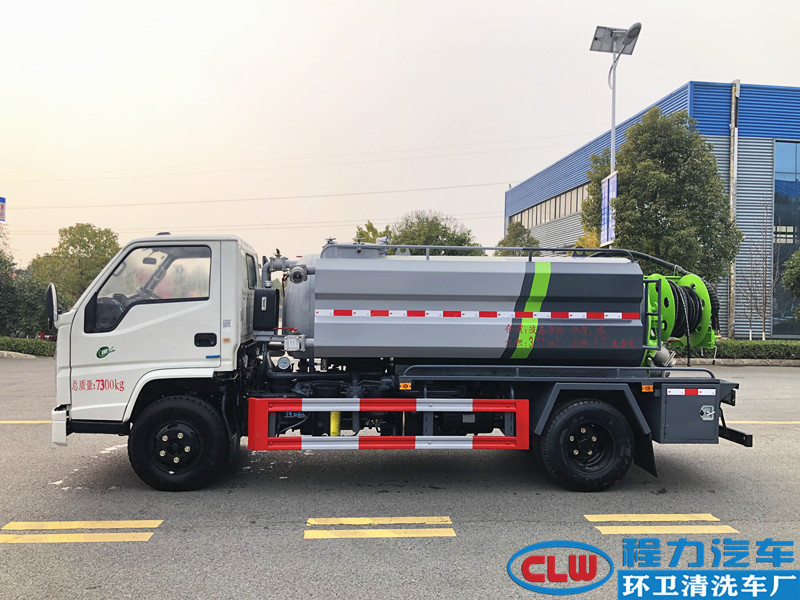

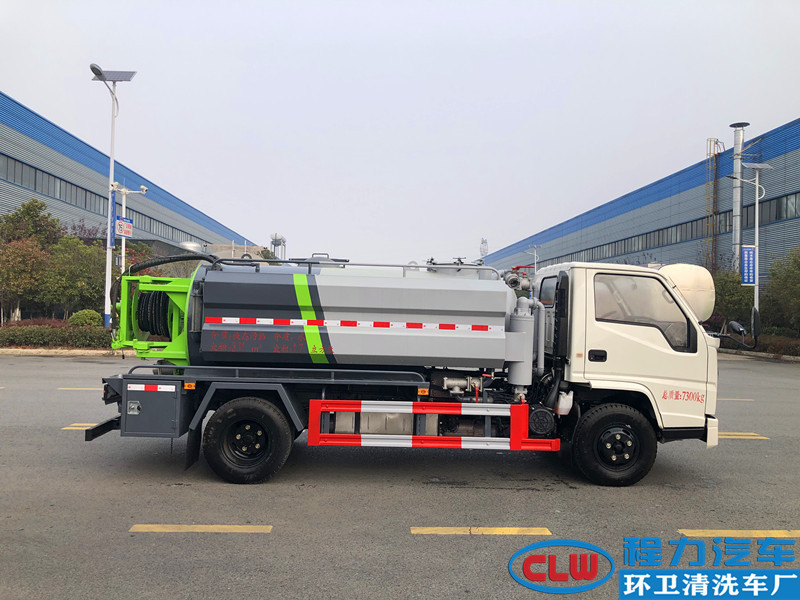

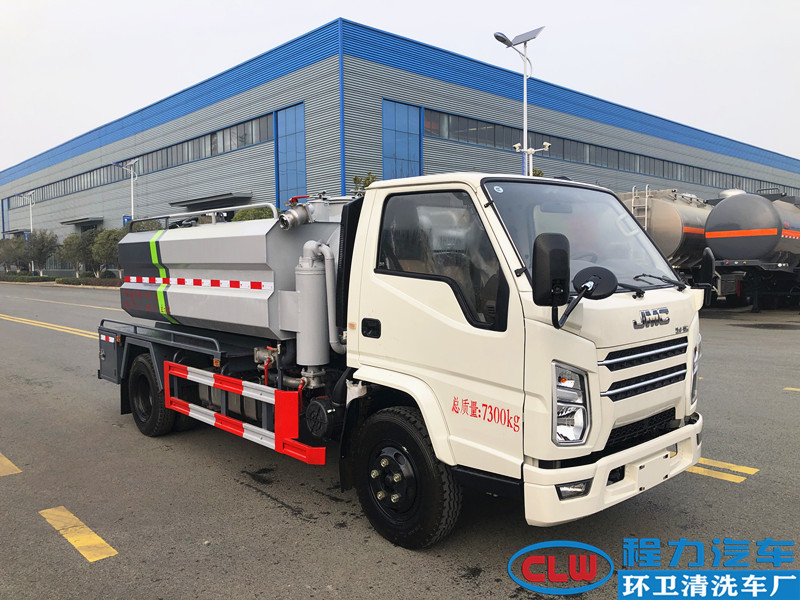

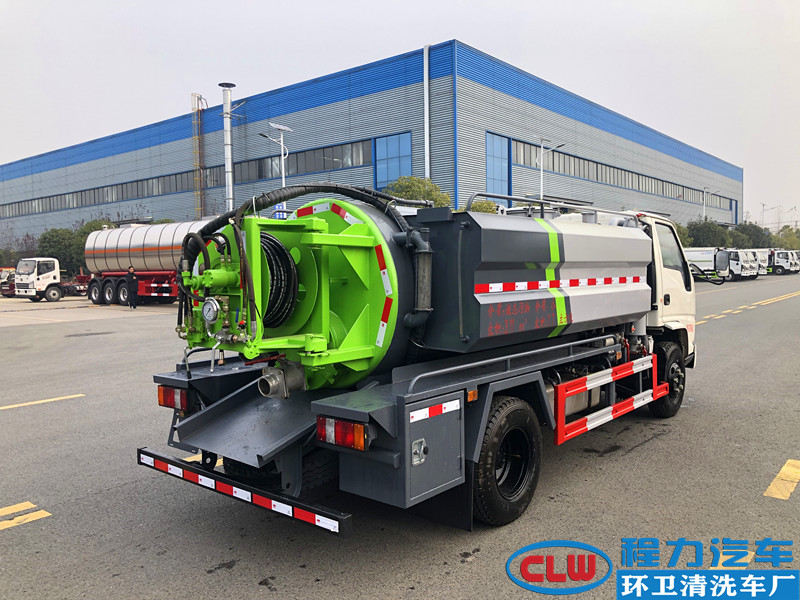

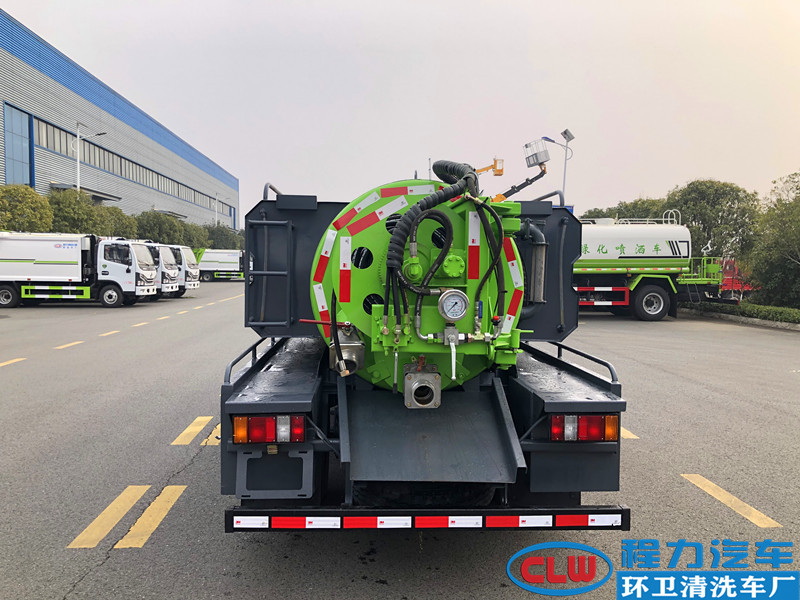

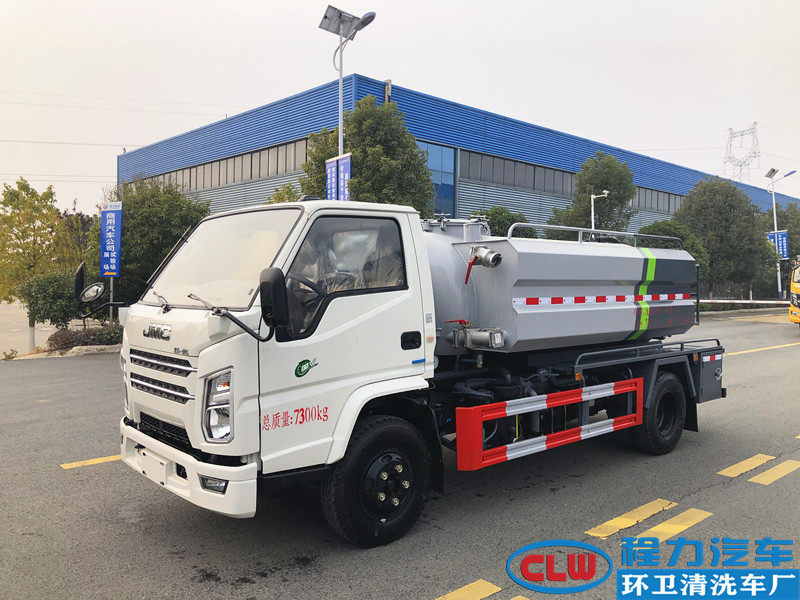

一、 整車外觀（該實車圖片于生產下線車輛一致）
二、整車基本參數：
【主要技術參數】 | |||
產品商標 | 程力牌 | 公告批次 | 351 |
產品名稱 | 清洗吸污車 | 產品號 | ARYFX71B024 |
總質量(Kg) | 7300 | 罐體容積(m3) | 3.5+2 |
額定載質量(Kg) | 2290 | 外形尺寸 | 5998×2000×2100 |
整備質量(Kg) | 4880 | 貨廂尺寸 | ×× |
額定載客(人) | 準拖掛車總質量(Kg) | ||
駕駛室準乘人數(人) | 2 | 載質量利用系數 | |
接近角/離去角(°) | 20/14 | 前懸/后懸 | 1075/1563 |
軸數 | 2 | 軸距 | 3360 |
軸荷(Kg) | 2600/4700 | 最高車速(Km/h) | 80 |
其它 | 1,該車主要用途為清洗吸污,主要專用裝置為真空泵和罐體.2,污水罐總?cè)萘?3立方米,有效容積:2.86立方米,介質:液態污物,密度:800千克/立方米,外形尺寸(長×直徑)(mm):3300(含直段長3000)×1200,清水罐總?cè)萘?1.7立方米,有效容積:1.625立方米,介質:水,密度:1000千克/立方米,罐體為異形罐體,異形罐尺寸為:長×寬×高=2700×660×800(mm),兩罐獨立,且不能同時滿載;清洗功能時用清水罐,吸污功能時用污水罐.罐體材料均為Q235.3.側后防護材料均為Q235,側、后防護均采用焊接連接,后防護截面尺寸100mm×50mm,后防護下邊緣離地高度400mm;4,隨底盤選裝駕駛室。ABS型號/廠家: VIE ABS-II/浙江萬安科技股份有限公司. | ||
【底盤技術參數】 | |||
底盤型號 | JX1071TG26 | 底盤名稱 | 載貨汽車底盤（二類） |
商標名稱 | 江鈴牌 | 生產企業 | 江鈴汽車股份有限公司 |
外形尺寸 | 5840,5860×1960,1865×2085,2035 | 輪胎數 | 6 |
接近角/離去角(°) | 20/15,20/17 | 輪胎規格 | 7.00R16LT 14PR |
鋼板彈簧片數 | 8/8+7 | 前輪距 | 1575,1466 |
燃料種類 | 柴油 | 后輪距 | 1508,1440 |
排放標準 | GB3847-2005,GB17691-2018國Ⅵ | ||
發動機型號 | 發動機生產企業 | 排量 | 功率(Kw) |
JX4D30D6H | 江鈴汽車股份有限公司 | 2892 | 85 |
三、車輛介紹及性能特點：
底盤配置： 采用江鈴順達底盤，白色駕駛室（顏色可選），江鈴115馬力國六發動機，原廠大梁，5檔變速箱，軸距3360mm，700鋼絲胎，原廠abs，帶方向助力，離合助力器，氣剎制動，帶冷暖空調。
功能介紹：清洗清洗吸污車是在高壓清洗車的基礎上加裝吸污泵、吸污罐、吸污管道等設施的集清洗和吸污兩種功能于一身的特種車輛，由兩個罐體、兩個泵（高壓清洗泵、真空吸污泵）、兩套管路系統等組成。
上裝配置：
1. 污罐容積約3.5立方，采用武鋼優質鋼板制作，筒體壁厚5個厚，罐體中間合理設計防浪加強板，罐體前部采用龜背式抗壓封頭（深度30公分），污罐罐頂安裝一個罐口，方便檢修清理罐底（也可作進料口使用）
2.兩邊清水箱容積約2立方，采用武鋼優質鋼板制作，壁厚4個厚，兩倉互通，兩邊清水箱安裝低位排水排渣口，水箱頂部帶兩個100換氣口（也可當加水口使用）
3.污罐和清水箱帶互通功能（中間安裝不銹鋼過濾網）
4.水箱進水口為球閥式消防栓（方便開關，經久耐用），帶消防接口，帶寶塔式洗手法閥
5.高壓泵采用天津雙耀170L型號，24兆帕壓力，帶兩個不銹鋼大通徑過濾網(防止雜質進高壓泵)
6.吸污泵采用億豐5噸真空泵，精密度高，吸力大
7.污罐頂部安裝防溢閥，真空泵進氣口安裝兩道不銹鋼過濾網（防止污物進真空泵）
8.設計兩個工具箱，方便存放作業工具
9.后高壓卷盤三角式雙插栓固定，穩定可靠，卷盤加大加厚，帶淋管器(高壓管作業后，往回收時，可以沖洗高壓管)
10.兩邊平鋪花紋板放管平臺，鍍鋅防護網，花紋防滑護欄，美觀耐用
11.操作系統均卷盤上排列整齊（操作便捷），均有操作說明及注意事項（防止誤操作）
12.高壓三通閥和吸污四通閥位置均安裝直徑100的耐震壓力表，能夠抗工作環境震動和減少介質壓力的脈動影響，精準顯示壓力實況
13.標配一個工具箱,一個100的吸污口,一個100的排污口（帶球閥加力桿）
14.安裝氣吹水功能（北方地區），在冬季能夠有效的把高壓管和高壓泵里殘留的清水吹干凈，防止高壓管和高壓泵凍裂。
15.整車高度2100mm，方便進地下室，整車不超重
四、隨車附件：
1、載貨汽車說明書一冊。
2、車輛走保手冊一份。
3、車輛隨車工具一套。
4、球閥加力桿一根。
5、19號60米高壓管一根，8米吸污管1根，10個組合噴頭一套，2個鸚鵡噴頭,易損件一包，高壓泵易損件一盒
